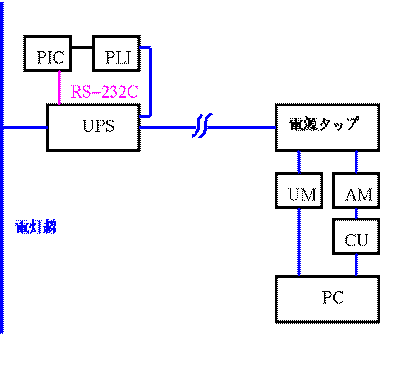

-PMS の概要-
- UPS… 無停電電源装置
- PLI… X10 PowerLineInterface( X10の信号を電灯線に送信する装置)
- PIC… PIC を用いた、UPS が発したシリアル(RS232C)信号を PowerLineInterface に送る装置
- UM… X10 UniversalModule(電灯線を用いた接点出力スイッチ)
- AM… X10 ApplianceModule(電灯線を用いた AC100V を ON/OFF する装置)
- CU… PMSControlUnit (ATX の PC の電源を ON/OFF するための自作の装置)
PMS は大きく分けて前半部分と後半部分の2つの部分のモジュールから構成される。
前半部分
UPS が給電困難信号をシリアル(RS-232C)を使って発信した際に、給電を停止/再開する
タイミングを決め、その情報を X10 PowerLineInterface に送り、その情報を電灯線
を通して後半部分に伝える。
後半部分
X10 経由で受け取った信号に基づき、各PC への給電を停止/再開をしたり、shutdown を
実行する。
X10 UniversalModule は PC のポートに接続されていて、pmsd(shutdownを実行する
daemon)が監視していて信号の指示に従い shutdown を行なう。
X10 ApplianceModule は PC が AT の場合は電源の ON/OFF を直接行ない、PC が ATX の場合は PMSControlUnit を通して PC の電源の ON/OFF を行なう。
